真空系統通過抽氣設備將特定空間內的氣體抽出，形成低于大氣壓的環境，在半導體制造、航空航天、材料科學研究等眾多領域發揮著不可或缺的作用。然而，實際運行中，由于各種因素，真空系統往往存在不同程度的漏氣現象。漏氣率作為反映真空系統密封性能的重要參數，直接關系到真空度的穩定性和系統的整體性能。

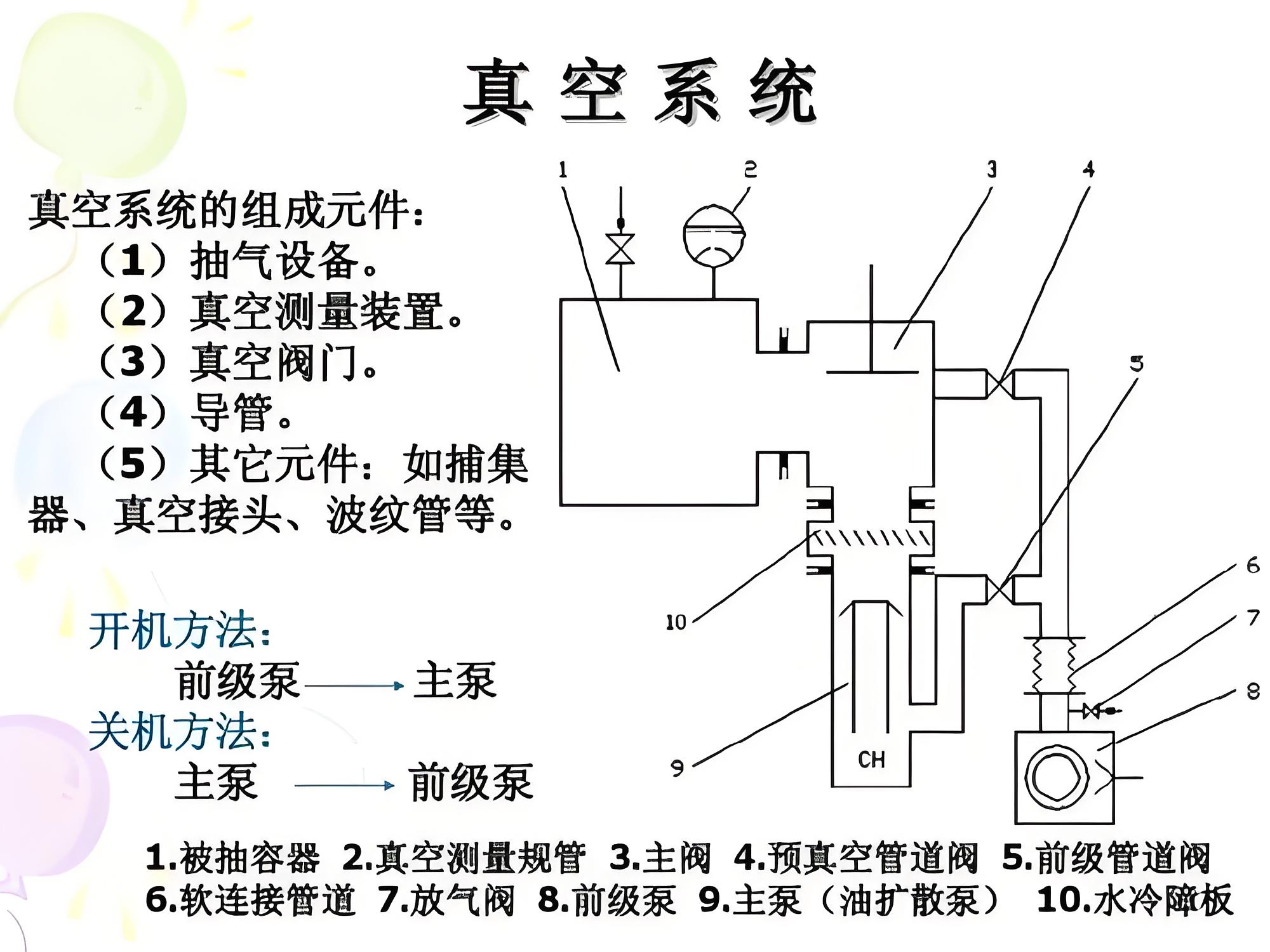

真空系統結構圖（侵刪）

二、真空系統漏氣率來源分析

（一）密封件泄漏

密封件是真空系統中實現密封的關鍵部件，常見的有橡膠密封圈、金屬密封墊等。橡膠密封圈在長期使用過程中，可能因老化、變形、磨損或受到化學物質侵蝕而失去彈性，導致密封性能下降；金屬密封墊若表面不平整、存在劃痕或安裝不當，也會引發泄漏。此外，密封件與密封面之間的配合間隙、壓縮量不合適，同樣會使氣體從密封處滲入真空系統。

（二）連接部位泄漏

真空系統由多個部件通過管道、法蘭等連接而成，連接部位是潛在的泄漏源。法蘭連接處若螺栓擰緊力矩不均勻、法蘭密封面加工精度不夠或存在雜質，會導致密封不嚴；管道焊接部位若存在氣孔、夾渣、未焊透等焊接缺陷，氣體就會從這些缺陷處泄漏。另外，不同材質的管道和部件在連接時，由于熱膨脹系數不同，在溫度變化時可能產生間隙，引發泄漏。

（三）系統部件本身泄漏

真空系統的各種部件，如真空腔體、閥門、泵等，在制造過程中可能存在微小的孔隙、裂紋等缺陷。真空腔體若鑄造工藝不佳，內部可能存在氣孔；閥門密封面磨損、閥桿密封失效等都會導致氣體泄漏；真空泵的密封結構損壞或內部零部件磨損，也會使氣體從泵內泄漏到系統中。

三、降低真空系統漏氣率的策略

（一）密封設計優化

合理選擇密封形式：根據真空系統的工作壓力、溫度范圍、介質性質等因素，選擇合適的密封形式。對于低壓、常溫的真空系統，橡膠密封圈可能是一個經濟有效的選擇；而在高溫、高壓或對密封性能要求極高的場合，金屬密封或組合密封形式更為適用。例如，在半導體制造設備中，常常采用金屬波紋管密封，這種密封形式具有良好的密封性能和耐高溫、耐腐蝕特性。

優化密封結構：設計合理的密封結構可以提高密封效果。例如，采用雙密封結構，在關鍵部位設置兩道密封，當一道密封失效時，另一道密封仍能起到密封作用，從而提高系統的可靠性。此外，設計密封件的自緊結構，使密封件在工作過程中能夠自動補償因磨損或變形產生的間隙，保持密封性能。

（二）材料選擇與處理

選擇合適的密封材料：密封材料的性能直接影響密封效果。應根據真空系統的工作條件選擇具有良好耐溫性、耐腐蝕性、彈性和氣密性的密封材料。例如，對于在高溫環境下工作的真空系統，應選擇氟橡膠、硅橡膠等耐高溫密封材料；對于接觸腐蝕性氣體的系統，應選用聚四氟乙烯等耐腐蝕材料。

對材料進行表面處理：對密封面和連接部位的材料進行表面處理，可以提高其表面平整度和光潔度，減少泄漏通道。例如，對法蘭密封面進行研磨加工，使其表面粗糙度達到一定要求；對金屬密封件進行鍍層處理，提高其耐磨性和耐腐蝕性。

（三）安裝工藝改進

嚴格控制安裝質量：在安裝真空系統時，應嚴格按照安裝工藝規程進行操作。對于法蘭連接，要確保螺栓擰緊力矩均勻，可采用力矩扳手進行擰緊；在安裝密封件前，要仔細檢查密封面和密封件的清潔度，去除雜質和油污，避免因雜質導致密封不嚴。

采用先進的安裝技術：例如，采用激光焊接技術代替傳統的電弧焊接，可以減少焊接缺陷，提高焊接部位的密封性能；在安裝大型真空設備時，采用精密的定位和調整裝置，確保各部件之間的連接精度，減少因安裝誤差導致的泄漏。

（四）檢測與維護強化

定期進行漏氣檢測：采用合適的漏氣檢測方法，如氦質譜檢漏法、壓力上升法等，定期對真空系統進行漏氣檢測。氦質譜檢漏法具有靈敏度高、檢測速度快等優點，能夠準確檢測出微小的泄漏點。通過定期檢測，及時發現系統的泄漏部位，并采取相應的措施進行修復。

加強系統維護保養：建立完善的真空系統維護保養制度，定期對系統進行檢查、清潔和更換易損件。例如，定期檢查密封件的磨損情況，及時更換老化或損壞的密封件；對真空泵進行定期保養，更換潤滑油和易損零部件，確保泵的正常運行和良好的密封性能。
